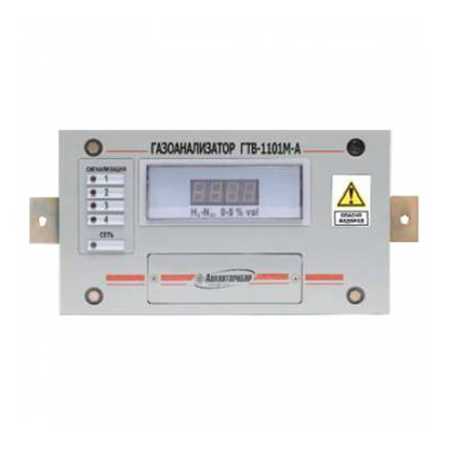

ГТВ-1101М-А Газоанализатор водорода стационарный
Газоанализатор ГТВ-1101М-А предназначен для непрерывного автоматического измерения объемной доли водорода в азоте (воздухе) или азота в гелии.
Тип газоанализатора – стационарный
Способ забора пробы — принудительный
Принцип работы — термокондуктометрический
Исполнение – атомное
Область применения газоанализатора ГТВ-1101М-А:
— контроль технологических процессов на предприятиях атомной энергетики.
Отличительные особенности газоанализатора ГТВ-1101М-А:
— газоанализаторы относятся к элементам управляющих систем нормальной эксплуатации (УСНЭ), классу 3Н по ПН АЭ Г-01-011-97
— все газоанализаторы ГТВ-1101М-А и вспомогательное оборудование к ним проходят при выпуске 100% приемку Федеральной Службы по Экологии, Технологии и Атомному Надзору (ФСЭТАН)
— степень защиты корпуса газоанализатора — IР54
— варианты климатического исполнения: ТМ3, ТМ3 (экспортное), УХЛ4
— если параметры газовой смеси на входе в газоанализатор не соответствуют вышеперечисленным, то можно использовать блок пробоподготовки БП-1-А или по желанию потребителя отдельные вспомогательные устройства (холодильник ХК-3А (ИБЯЛ.065142.005), термохолодильник-А(ИБЯЛ.418316.016), клапан предохранительный ИБЯЛ.301122.044, вентиль точной регулировки ВТР (ИБЯЛ.306577.002-04), поставляемые по отдельному договору
Технические характеристики газоанализатора ГТВ-1101М-А:
| Характеристики |
Значения |
Примечание |
Диапазоны измерений, % об.:
для Н2 |
0-1; 0-2; 0-3; 0-5;
0-10; 0-20; 0-30; 90-1000-1; 0-2; 0-30-60 |
анализируемая среда:
водород-азотводород-воздухазот-гелий |
Наличие 4 порогов сигнализации в
пределах диапазона измерений, % |
5 — 90 |
устанав. по согласованию с потребителем (стандартная установка 20, 40, 60, 80% от диапазона измерений) |
Выходные параметры:
унифицир. выходной сигнал, мА
цифровой сигнал
«сухие» контакты реле |
0-5 или 4-20
RS232
одна группа |
переключаетсядля каждого порога
(0,1 – 1) А, в зависимости от напряжения и вида нагрузки |
Параметры измеряемой среды:
температура, °С
давление, кПа
влага, г/м3, не более
пыль, г/м3, не более
объемный расход, л/мин |
+5 ÷ +50
84 — 106,7
5
0,01
0,7 ± 0,2 |
|
| Температура окружающей среды, °С |
+5 — +50 |
|
| Напряжение питания, В |
~ 220 |
|
| Потребляемая мощность, ВА, не более |
20 |
|
| Габаритные размеры, мм |
300х370х140 |
масса, не более 10 кг |
